Das Polyamid mit hoher Zähigkeit
AKROMID® HI
Werkstoffe mit hoher Belastbarkeit
Schlagzäh modifizierte AKROMID®-Compounds
In der Gruppe der technischen Thermoplaste zeichnen sich Polyamide durch eine gute Kombination von mechanischen Eigenschaften, Chemikalienbeständigkeit und Alterungsresistenz aus. Je nach Bedarfsfall werden diese entsprechend gefüllt, verstärkt oder modifiziert.
Die mechanischen Eigenschaften von Thermoplasten werden bekanntlich sehr stark durch die Umgebungsbedingungen wie Temperatur, Chemikalien oder Bewitterung beeinflusst. Bei Polyamiden spielt vor allem die Konditionierung, also die Feuchtigkeitsaufnahme nach dem Spritzgießen in der Praxis eine große Rolle. Dadurch werden die mechanischen Eigenschaften deutlich beeinflusst. So nimmt etwa die Schlagzähigkeit durch Konditionierung zu.
Die AKRO-PLASTIC GmbH hat zu diesem Zweck eine Produktreihe schlagzäh modifizierter Compounds entwickelt. Diese sind speziell für Anwendungen geeignet, die hohen Belastungen standhalten müssen. Unterschieden wird zwischen kaltschlagzäh (S1) und trockenschlagzäh (S3) modifizierten Compounds. Zur Verfügung stehen unverstärkte und verstärkte Compounds mit unterschiedlichem Glasfasergehalt.
Finden Sie den geeigneten Werkstoff für Ihre Anwendung.
AKROMID® HI

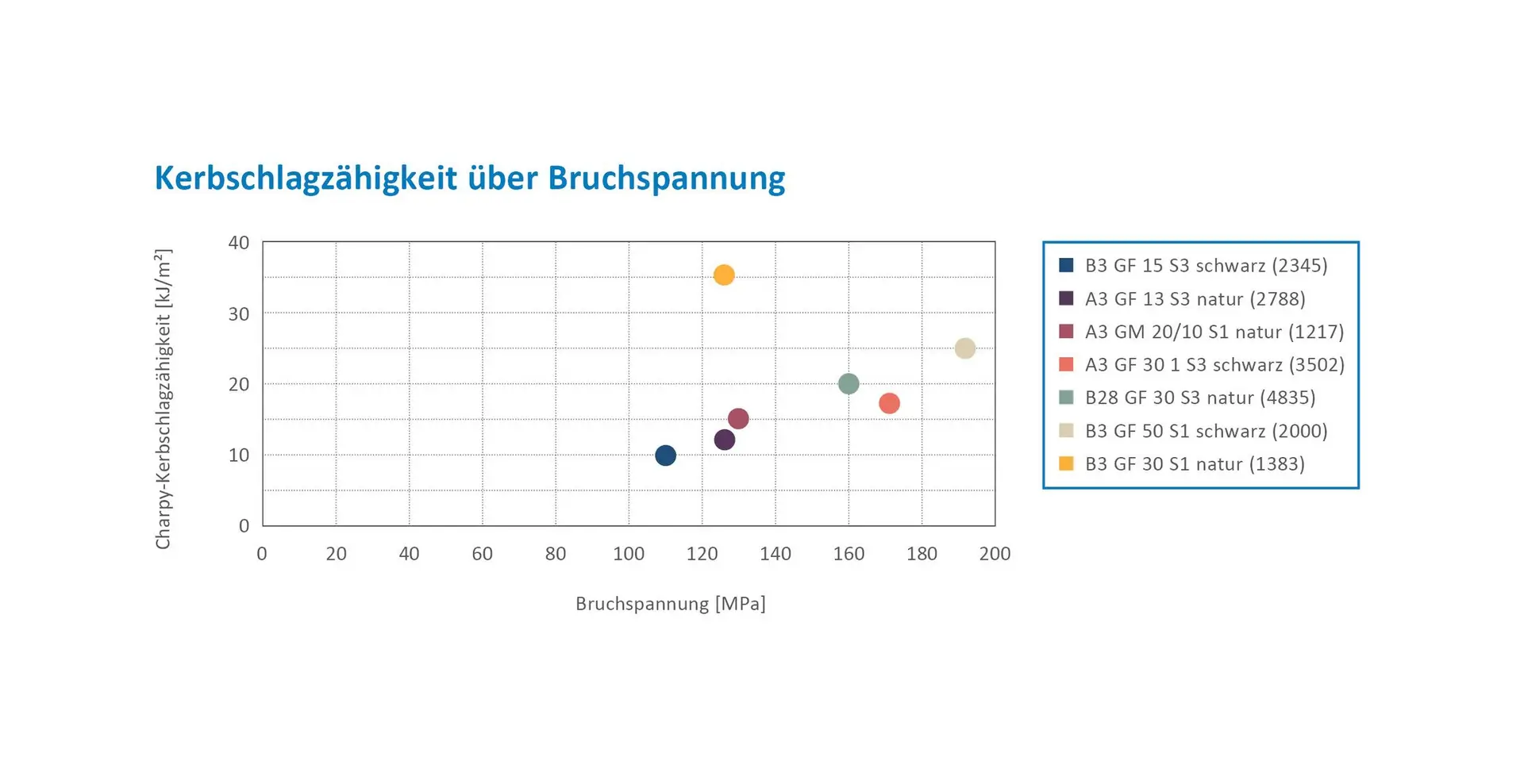

Die Anforderungen an den zu verwendenden Werkstoff variieren, je nach der Art des Bauteils. Aufgrund der Zusammensetzung schlagzäh modifizierter Compounds kann die optimale Kombination von Festigkeit und Zähigkeit eingestellt werden. Unverstärkte, schlagzäh modifizierte Compounds können extrem hohe Schlagzähigkeiten aufweisen. Demgegenüber erzielt man bei den glasfaserverstärkten Typen dieser Produktfamilie eine gute Eigenschaftsbalance bei deutlich höheren Festigkeiten.
Die Kerbschlagzähigkeit nimmt wie zu erwarten bei Raumtemperatur durch Konditionierung für alle Polyamidcompounds in dieser Übersicht zu. Für den Einsatz in trockenem Klima bzw. um eine Konditionierung vor dem Einbau zu umgehen, wurden trockenschlagzähe AKROMID-Typen entwickelt. So können in vielen Fällen Teile mit Schnappverbindungen direkt nach dem Spritzguss eingeklipst werden, wodurch der Produktionsablauf beschleunigt werden kann.

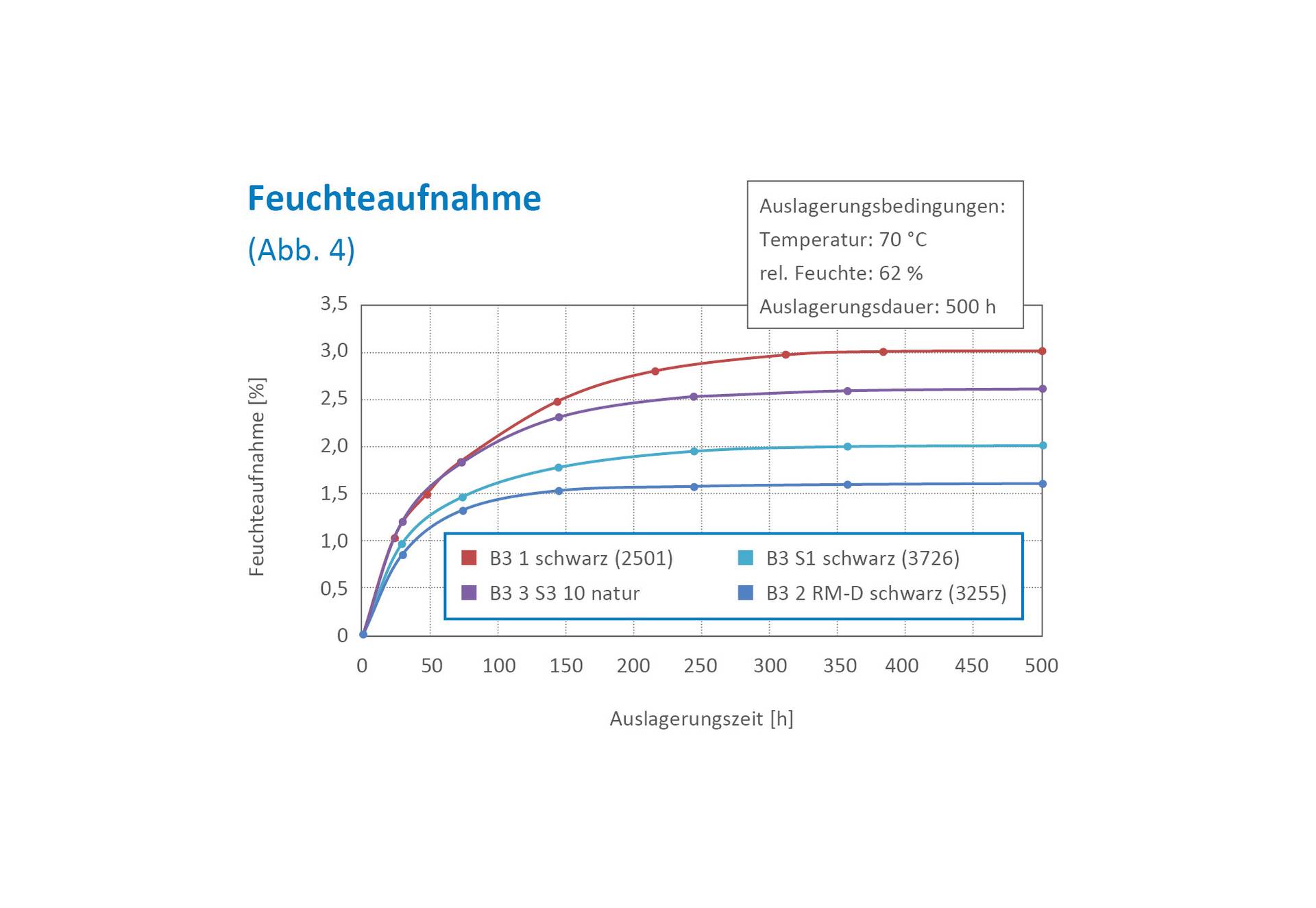

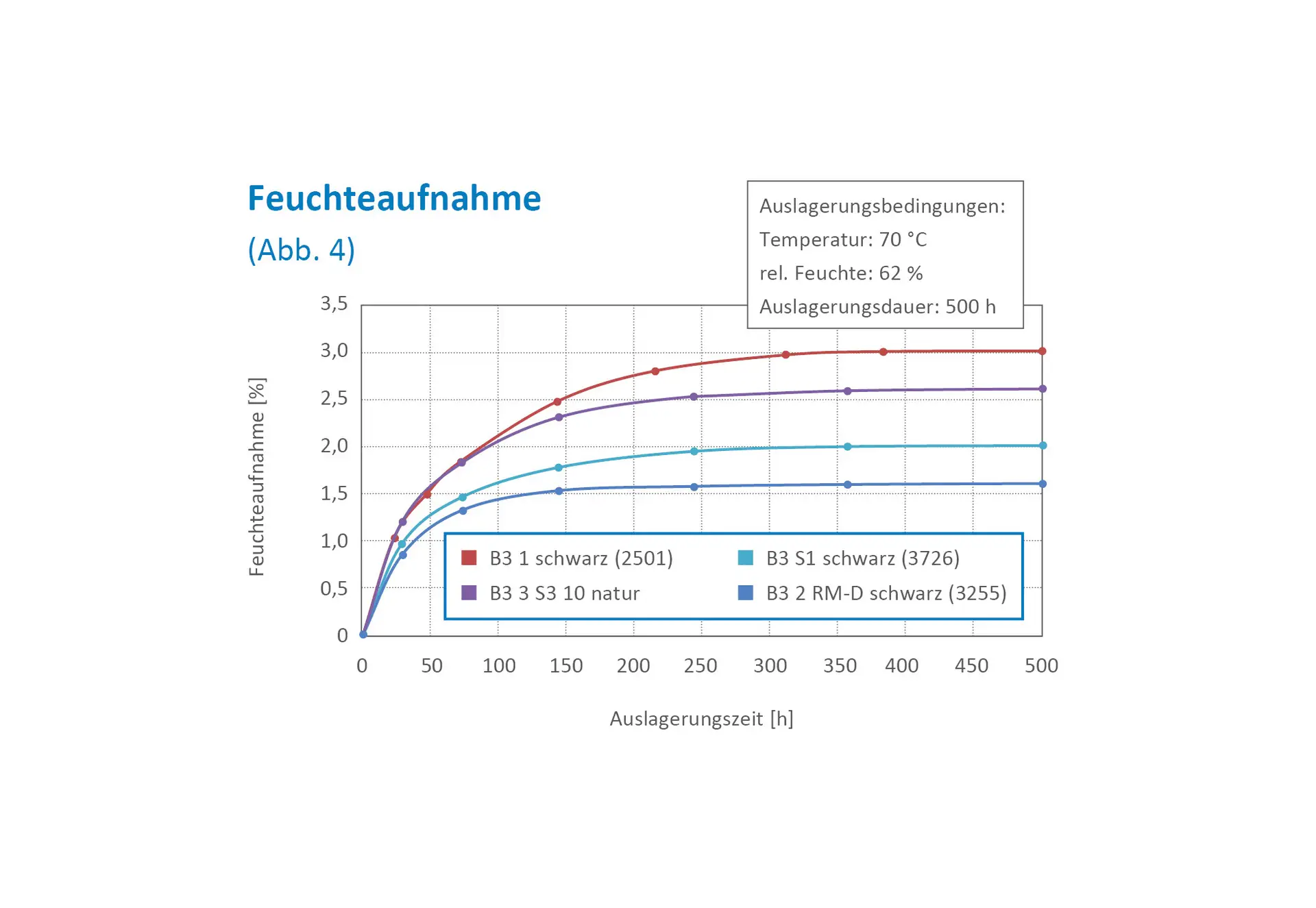

Feuchtigkeitsaufnahme liegt in der Natur der Polyamide. Durch Konditionierung ändern sich nicht nur die Zähigkeiten, sondern ebenso die Festigkeiten. Je höher die Feuchtigkeitsaufnahme, umso drastischer ist sie. Die Schlagzähmodifikatoren als solches nehmen praktisch keine Feuchtigkeit auf, weshalb die Feuchtigkeitsaufnahme und damit der Einfluss der Festigkeit durch Konditionierung bei diesen Compounds niedriger ist als bei unmodifizierten.
AKROMID® B3 1 schwarz kann im spritzfrischen Zustand mit höherer Steifheit punkten. Die Feuchtigkeitsaufnahme wirkt sich, mit einer Reduktion des Zug-E-Moduls um mehr als 2 GPa, jedoch deutlich stärker aus, als dies bei schlagzäh modifizierten Compounds der Fall ist. Dies muss bei der Teilekonstruktion berücksichtigt werden.

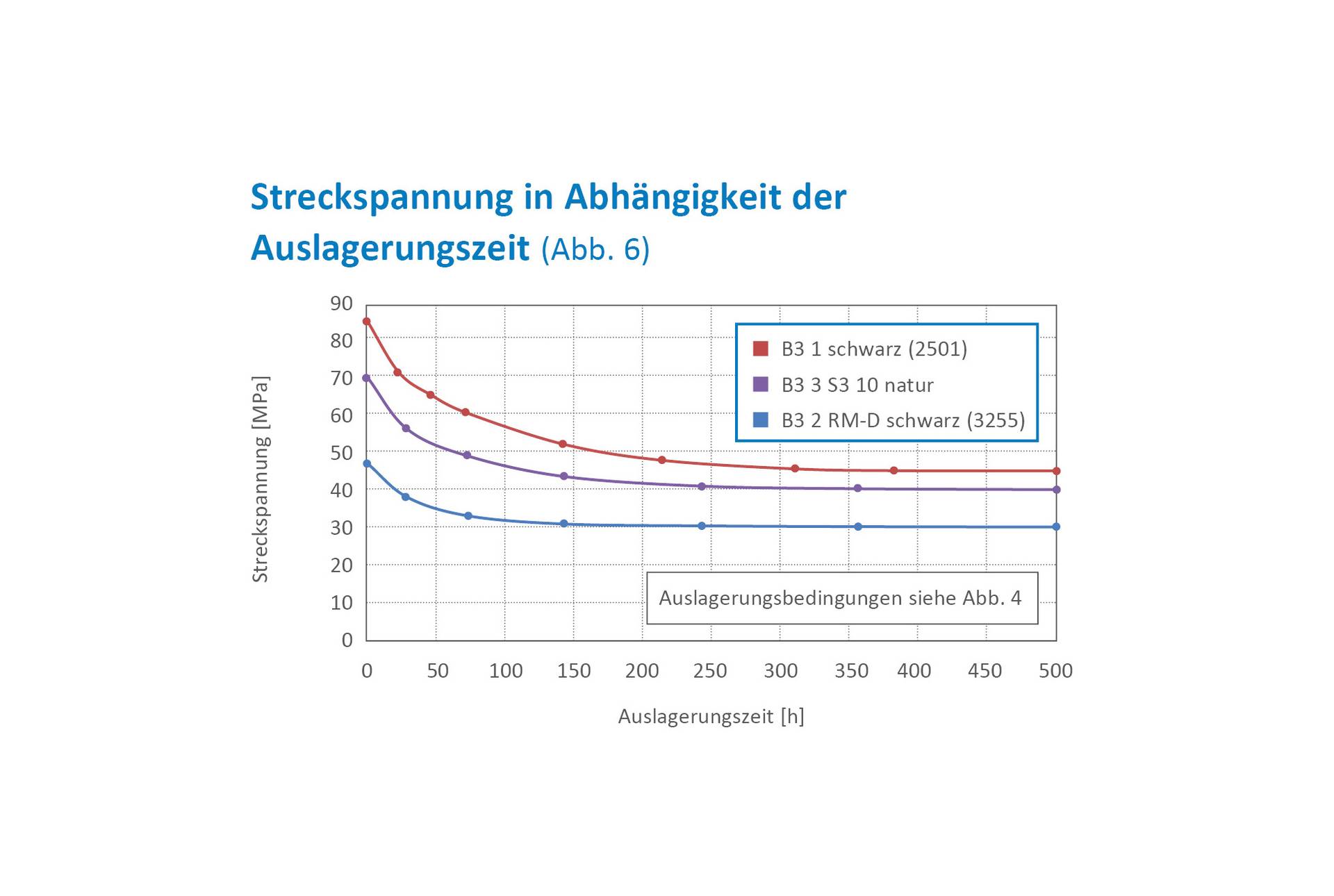

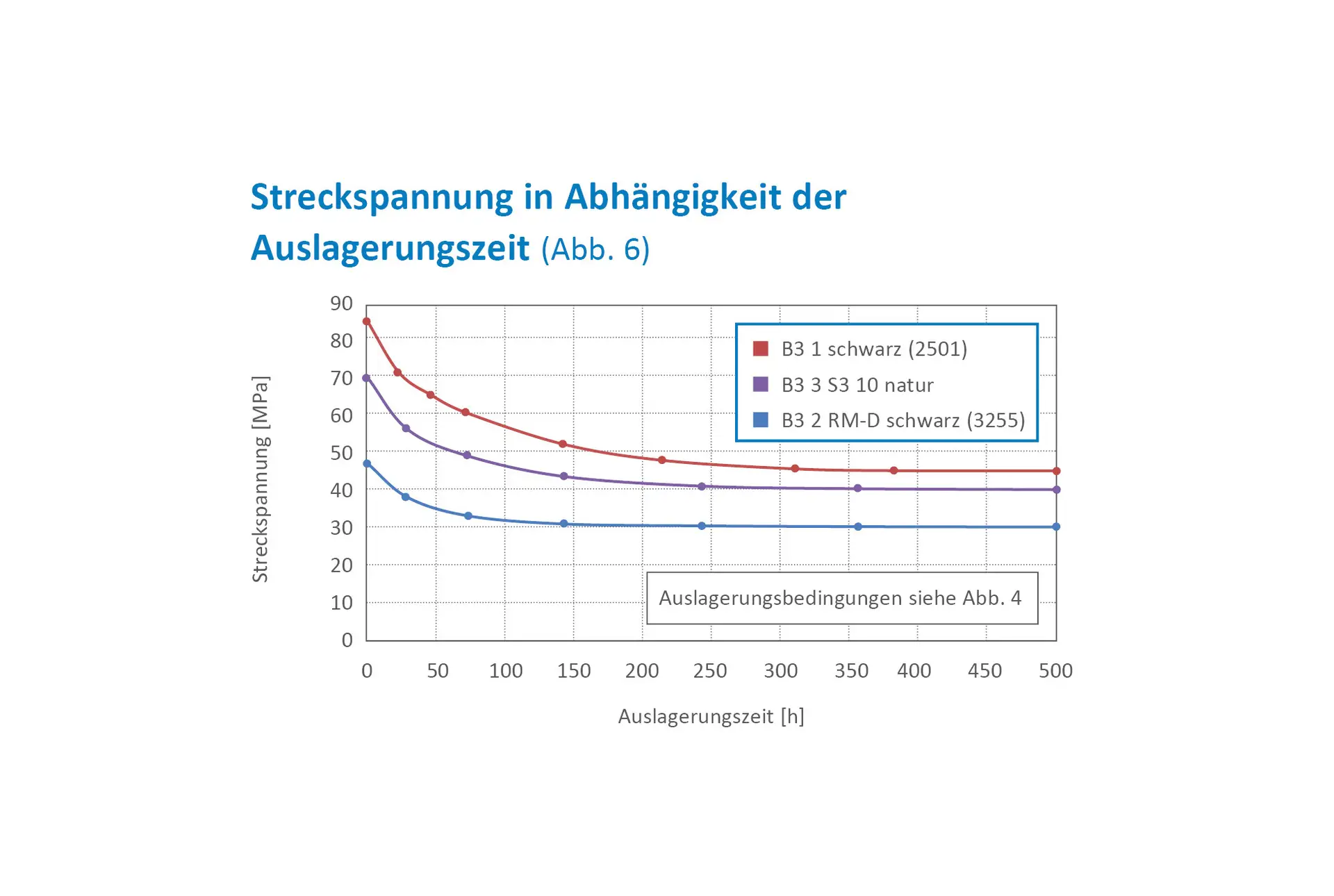

Deutlich zu erkennen ist, dass sich die Streckspannung von AKROMID® B3 1 und AKROMID® B3 3 S3 10 natur im konditionieren Zustand auf etwa dem gleichen Niveau bewegt.
Image dimensions not found
Change image or reupload it
Einsatz in allen Industriebereichen zur Anwendung
Compounds for sport & leisure idustries
Compound Explorer
Image dimensions not found
Change image or reupload it
Image dimensions not found
Change image or reupload it
Haftungsausschluss: Alle auf dieser Website gemachten Angaben basieren auf unseren derzeitigen Kenntnissen und Erfahrungen. Eine rechtlich verbindliche Zusicherung bestimmter Eigenschaften oder Eignung für einen konkreten Einzelfall kann aus unseren Angaben nicht abgeleitet werden. Die Verarbeiter und Anwender werden durch unsere Angaben nicht von Versuchen und eigenen Prüfungen für den konkreten Einsatzfall befreit. AKROMID®, AKROLEN®, AKROLOY®, AKROTEK®, ICX®, PRECITE® und DIA(hr)LOG® sind registrierte Marken der AKRO-PLASTIC GmbH.
