Instrumententafelquerträger
SPE Award 2024 - 1. Platz in der Kategorie "chassis unit/structural component"

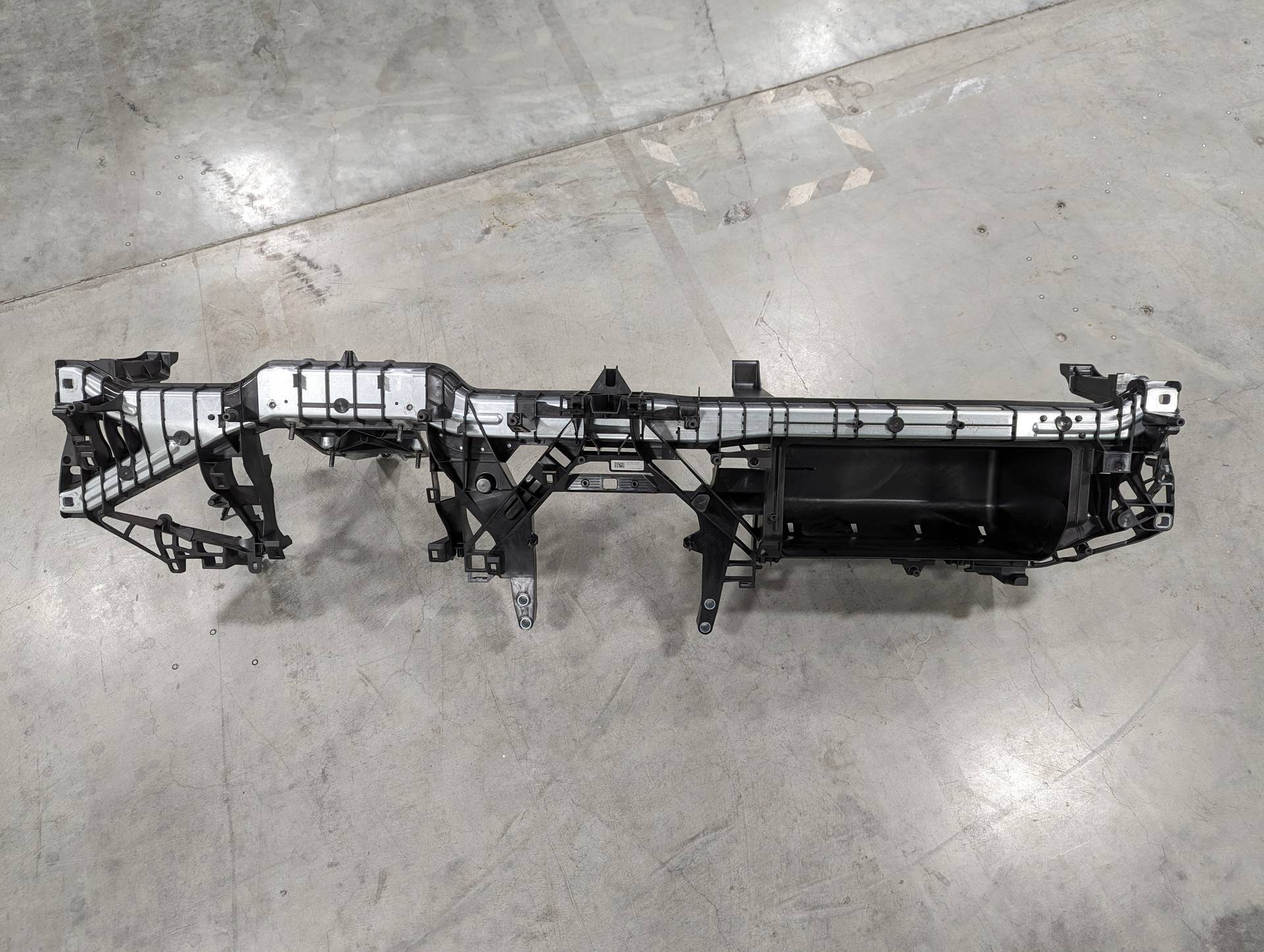

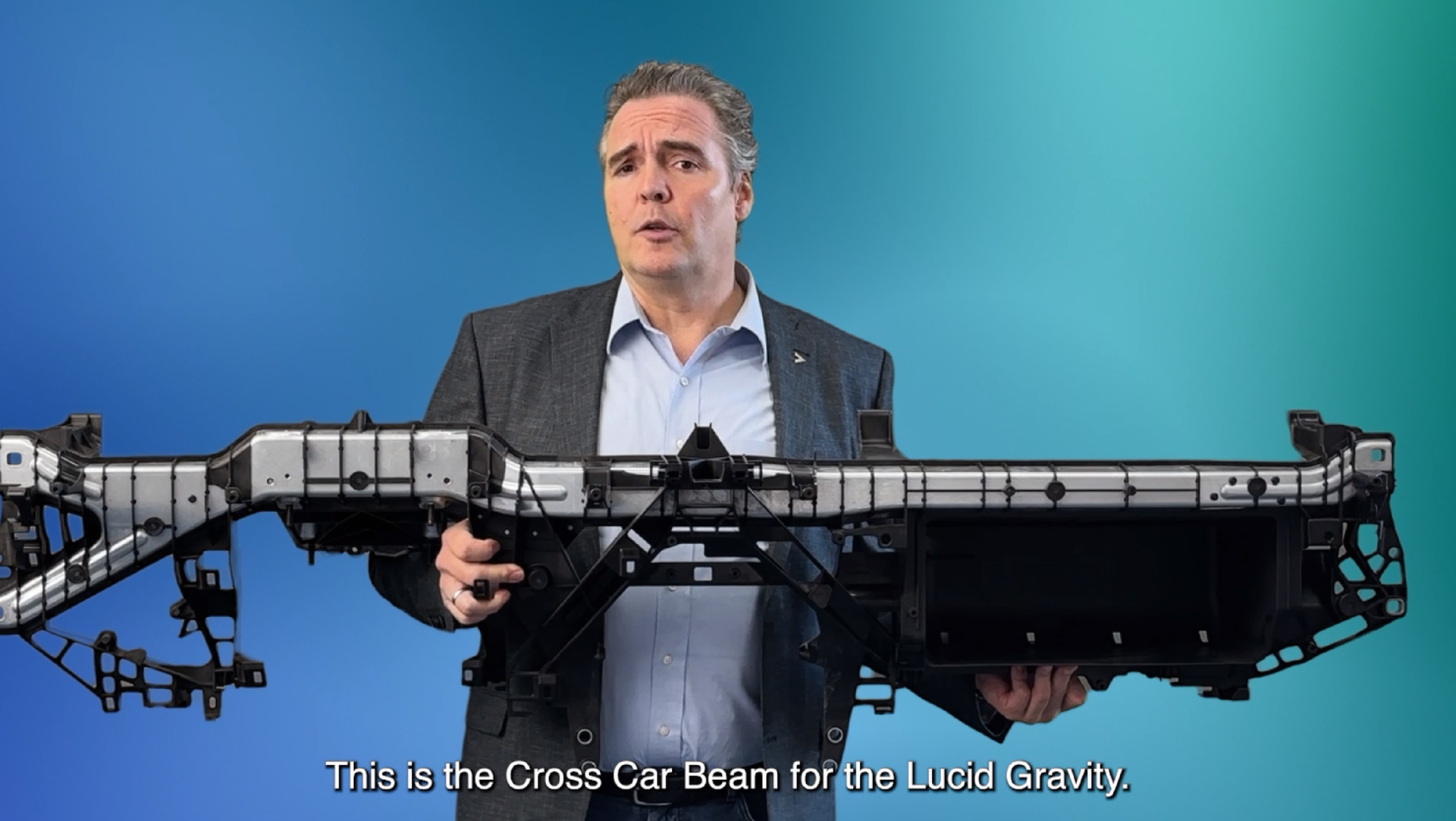

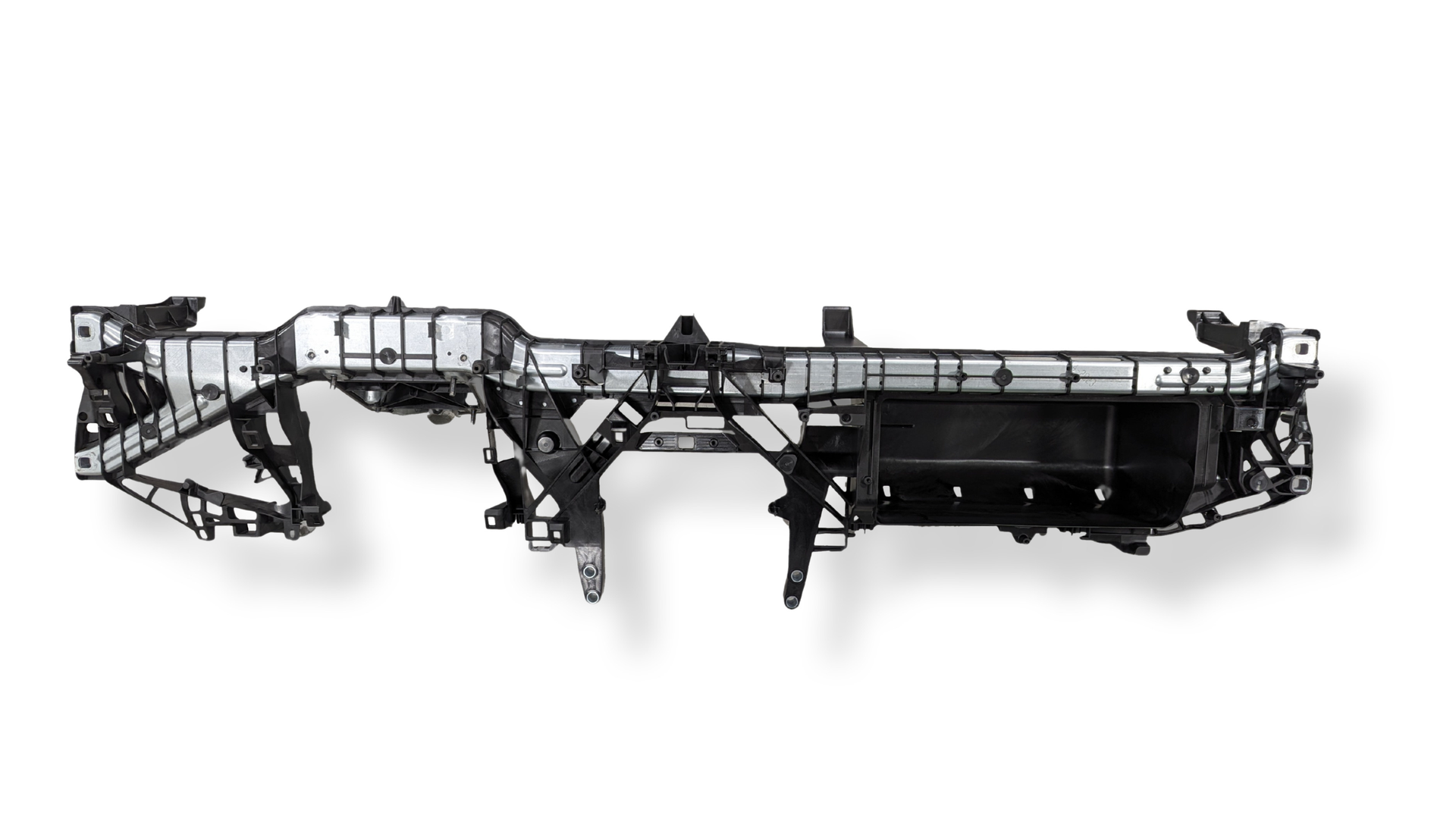

Lucid Gravity Intrumententafelquerträger
Fahrzeughersteller: Lucid Motors
Rohstofflieferant: AKRO-PLASTIC GmbH
Werkzeughersteller: ElringKlinger AG
Maschinenhersteller: Engel Austria GmbH
Teilehersteller: ElringKlinger AG
In der komplexen Welt der Fahrzeugkonstruktion spielt der Instrumententafelquerträger eine zentrale Rolle. Dieses Bauteil, das unterhalb der Oberfläche des Armaturenbretts liegt, ist nicht nur für die strukturelle Integrität des Fahrzeugs von entscheidender Bedeutung, sondern trägt auch maßgeblich zur Sicherheit und zum Komfort der Insassen bei.
Der neue Instrumententafelquerträger vereint die Funktionalitäten mehrerer Bauteile und ermöglicht so erhebliche Einsparungen. Durch die Integration konnten 26 fahrzeugspezifische Teile (wie Handschuhkasten, Modulhalter und Rahmen) sowie 18 Metallmuttern durch Direktverschraubung eingespart werden. Diese Vereinfachung reduziert das Gewicht und schafft zusätzlichen Bauraum. Die Materialwahl eines Stahlprofils in Kombination mit carbonfaserverstärktem Polyamid 6, AKROMID® B3 ICF 30 schwarz (5119) und dünneren Wandstärken verstärkt diesen Effekt. Im Vergleich zu einem System aus PA6-GF 60 wurde das Gewicht des Einzelbauteils um 1,38 kg reduziert. Insgesamt spart die Integration 3,5 kg, was einer Gewichtsreduktion von 50 % im Vergleich zu einer herkömmlichen Konstruktion mit einem Stahlquerträger entspricht.
Umweltfreundliche Fahrzeugproduktion
Durch die Verwendung recycelter Carbonfasern wird der ökologische Fußabdruck des Materials deutlich reduziert. Die Einsparung von 26 fahrzeugspezifischen Teilen aus Metall und Kunststoff senkt den Ressourcenverbrauch erheblich. Zusätzlich trägt die Systemgewichtsreduktion von 3,5 kg zur Optimierung der Fahrzeugbetriebskosten bei.
Quelle: spe-CE.de
Image dimensions not found
Change image or reupload it
Nachhaltigkeit & Effizienz
Für eine höhere Energieabsorption im Crashfall haben wir gezielte Sollbruchstellen integriert, die einen kontrollierten Kollaps ermöglichen. Dedizierte Rückhaltelemente verhindern, dass Anbauteile bei einem Aufprall losgelöst werden. Selbst der Handschuhkasten trägt durch die direkte Anbindung des Knieairbags zur Sicherheit bei.
Die Integration der verschiedenen Funktionen erhöht zwar die Komplexität des Bauteils und des Spritzgusswerkzeugs, jedoch ermöglicht unser innovatives Werkzeug- und Maschinenkonzept eine vollautomatisierte Produktion. Die gestanzten Stahleinlegeteile werden formschlüssig im Werkzeug positioniert und durch Überspritzung fixiert. Dies verstärkt das C-Profil und erhöht die Schwingfestigkeit im Bereich der Lenksäule und Bildschirme (48 - 51 Hz Schwingfestigkeit).
Mehr anzeigen
Neue Maßstäbe
Mit dem innovativen Instrumententafelquerträger setzt Lucid Motors neue Maßstäbe in der Fahrzeugkonstruktion. Durch die Kombination aus hoher Funktionalität, verbesserter Sicherheit, Gewichtsreduzierung und Kosteneffizienz revolutioniert das Unternehmen den Fahrzeuginnenraum und schafft somit einen Mehrwert für Hersteller und Endverbraucher gleichermaßen.
